تجميع شاشة ليد مكونات الشاشة LED وكيفية توصيل الأجزاء الصلبة وطرق البرمجة للحصول على تصميم مميز من حيث الشكل الحجم المواصفات توضيح حلول مثالية للاستفادة منها
دليل شامل الخطوات العامة عن كيفية تجميع شاشة led وحتى تشغيلها؛ تجميع شاشات LED القائمة على كابينة وتجميع شاشة ليد دون كابينة (موديول).
- شاشات LED المكونة من كبائن فردية تحتوي على وحدات LED وإمدادات الطاقة وأنظمة التحكم.
- شاشات LED بدون كابينة والمكونة من وحدات LED فردية يتم تركيبها مباشرة.

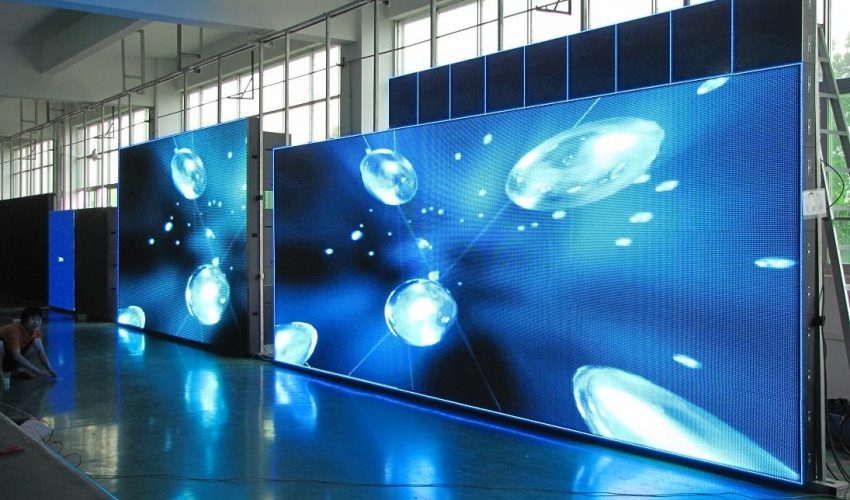

تجميع شاشة ليد بالخطوات
- شاشات العرض led متنوعة من حيث المواصفات سواء الأجزاء الصلبة أو البرمجيات، وعند الرغبة فى تجميع شاشة led للحصول على شاشة ليد سكرين معينه بمقاس
معين، فيمكننا تجميع أجزاء الشاشة ثم توصيلها معاََ وفي النهاية نصل الى مرحلة البرمجة للشاشة والمحتوى وتثبيتها ثم التشغيل.
نوضح هنا كيفية تركيب شاشات العرض وطرق تجميع شاشة ليد؛ مكونات الشاشة وكيفية توصيل تلك الأجزاء وتوصيل الكابلات وأخيرا كيفية البرمجة.
أولاََ المكونات الرئيسية لشاشة LED
لابد من التحقق من الأجزاء الصلبة لوحات ليد أو ما تعرف بالبلاطات وهي الوحدة الأساسية للوحة الالكترونية وتكون بمقاسات مختلفة وتحتوي على لمبات الليد وهى الجزء الذى ينبعث منه الضوء لكى يظهر المحتوى.
الجزء الخلفي من بلاطة led
وهو البوردة، ومنها ما هو قابل للتوصيل بالإنترنت أو البلوتوث أو الواي فاي، والذى يحتوى على:
- مداخل الكروت ( كارت الارسال – كارت الاستقبال – بطاقة الذاكرة ) .
- كابل الطاقة: هناك كابلان للداتا أيضاََ احدهما لتوصيل البلاطة بالتي قبلها والآخر لتوصيلها بالبلاطة التي بعدها.
- كابل إشارة لنقل الإشارة.
- ذاكرة.
- بطارية : تعمل على الحفاظ على المعلومات وعدم فقدانها في حالة فصل مصدر الكهرباء عن الجهاز.
- driver مشغل لتشغيل الشاشة.
- المنظم أو الترانز الكهربي ويكون 16 فولت وهو لتنظيم الكهرباء.
عند تجميع شاشة ليد لابد من التأكد من الآتي:
- فحص الهيكل من خلال الرسم المصاحب له بهدف ضمان قوة القاعدة ومدى قدرتها على تحمل النظام بأكمله.
- قضبان التثبيت العمودي متعامدة مع القاعدة الأفقية وقوية و المسافة بين كل قضبان ثابتة رأسية.
وتشمل خطوات تجميع شاشة ليد توصيل مكونات الشاشة بشكل عام:
- تجميع البلاطات بالشكل السليم كل بجانب الأخرى ثم الانتقال الى الصف الثاني وهكذا حتى تحصل على العرض و الارتفاع النهائي.
- عدم وجود فجوة واضحة بين البلاطات .
- توصيل كابلات الطاقة بالشكل الصحيح.
- توصيل كابلات الإشارة بالشكل السليم.
- توصيل كابل الإشارة من جهاز التحكم بالكمبيوتر إلى البلاطة الأولى.
- تشغيل شاشة LED وتجربتها.
- توصيل البيانات لشاشة LED لإنشاء شبكة اتصال بين كبائن LED، مما يضمن النقل الدقيق للبيانات المرئية عبر الشاشة بأكملها ويتم ذلك باتباع نمط معين،
أمور يجب مراعاتها عند تجميع شاشات led وتوصيل المكونات
يجب أن تعامل العناصر بعناية فائقة لتجنب أي ضرر أثناء عملية تجميع شاشة ليد:
- المعالجة بحرص: عدم سحب أو ضرب الإطارات على الشاشة، وتوفير عدد 2 فنى او شخصين أو أكثر لإلغاء فك الشاشة بشكل صحيح.
- حماية المصابيح: يجب إيلاء اهتمام خاص لمصابيح LED الموجودة على زوايا وجوانب كل إطار و تجنب أي ضربة في تلك المناطق.
- حمل الشاشة ووضعها بكل حرص: عند وضع الشاشة على أي سطح ، تأكد من أن الجانب الخلفي هو أول من يلامس الأرض حتى تتجنب الأضرار التي تلحق بمصابيح LED السفلية.
- الإطارات خفيفة الوزن: بفضل الإطارات خفيفة الوزن وآليات الحركة السريعة ، يمكن تنفيذ مجموعة الشاشة بسهولة وفي وقت قصير.
- وضعية الكابينة: لبدء تجميع شاشة ليد ، عليك ببساطة وضع الإطارات جنباً إلى جنب.
- آليات تثبيت سهلة القفل: في الجزء العلوي وجانب الإطارات ، ستجد آليات سريعة التحرير سهلة القفل.
ترتيب كابلات الشاشة LED
- يجب أن يتبع سلك البيانات ترتيبًا متعرجًا حسب أعمدة الإطار.
- سنبدأ دائمًا من الإطار السفلي الأيسر ونربط نظام المشغل الخاص بنا بمنفذ DATA IN.
- سنقوم بتوصيل منفذ DATA OUT بمنفذ DATA IN بالإطار العلوي حتى يكتمل العمود.
- من الإطار العلوي للعمود ، سنتصل بالإطار المجاور له للمتابعة هذه المرة بترتيب تنازلي.
- أخيرًا ، سوف نستمر في إنهاء جميع كابلات البيانات على شاشتنا.
ولكن هناك بعض الأمور التي تحتاج إلى اهتمام عند تجميع شاشات ليد:
- معالجة الفيديو: بالنسبة للعروض التقديمية المرئية المعقدة. يتم استخدام معالج فيديو لقياس إشارات الفيديو وتدويرها ومعالجتها لضمان عرضها بشكل صحيح على شاشة LED.
- توزيع الإشارة: قد يتطلب توزيع إشارات الفيديو عالية الدقة على مسافات طويلة معدات خاصة، مثل معززات الإشارة أو كابلات الألياف الضوئية للحفاظ على سلامة الإشارة.
- أنظمة التبريد: خاصة عند تركيب شاشات خارجية ، حيث يعد نظام التبريد ضروريا لتنظيم درجة حرارة تشغيل وحدات LED ومنع ارتفاع درجة الحرارة،
برمجة شاشة led
برمجة شاشات ليد هى تجهيز المحتوى الذي سيتم بثه على اللوحة الرقمية مثل كتابة النص وتنسيقه أو تصميم الفيديوهات، إضافة تأثيرات جمالية، اختيار الألوان، أسلوب وسرعة الظهور، مواقيت بث المحتوى باستخدام برنامج شاشات الليد سكرين .
- نظام إدارة المحتوى: حيث تتطلب شاشة LED نظامًا برمجيا لإدارة المحتوى وعرضه ويجب أن يكون هذا النظام متوافقا مع مواصفات الشاشة ويتيح سهولة إنشاء المحتوى وجدولته.
