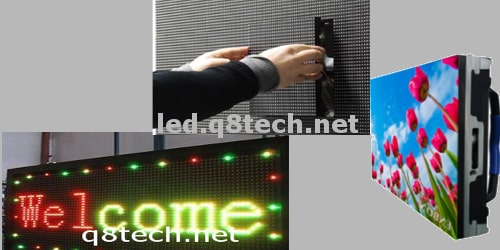

ما هي شاشة ال LED؟
تقوم فكرة عمل شاشات LED على بناء لوحة الكترونية صغيرة الحجم (على سبيل المثال عرض 32 سم و ارتفاع 16 سم).
وتتكون هذه اللوحة الالكترونية من مجموعة من مصابيح LED والتى تكون مصدر الضوء، والمسؤولة عن إنتاج إضاءة تعمل على اظهار محتوى الشاشة.
تعمل مصابيح الليد الثنائي الباعث للضوء – بعد توصيل الشاشة بمصدر طاقة – على إظهار
المحتوى الذي تم تخزينه على الشاشة أو يتم بثه عليها من الهاتف الجوال أو الكمبيوتر أو أى جهاز حديث
حيث يسمح ديود ( ثنائي المساري ) على مرور التيار الكهربى الى المصابيح .

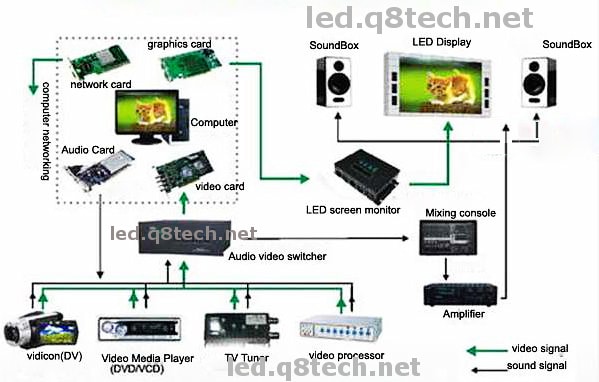

مكونات الشاشة led كاملة
تكلمنا فى الفقرة السابقة عن فكرة عمل شاشات العرض LED وكيفية ظهور ما يتم عرضه
على لوحات الاعلانات الالكترونية ، ونقدم هنا شرح عن شاشات LED ونتكلم عن مكونات الشاشة
LED شاشات العرض الكبيرة والتي يتم استخدامها لبث العروض والأفلام والفيديوهات والمباريات والحفلات والرسائل الاعلانية والمحتويات الدعائية الترويجية بجميع أنواعها من فيديوهات وصور ونصوص ومؤثرات بصرية .

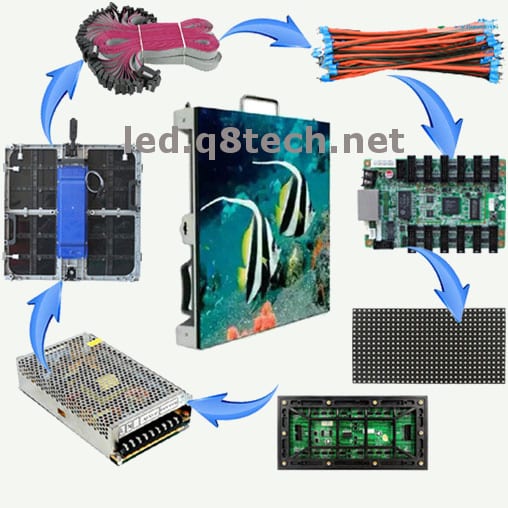

ما هي مكونات الشاشات؟
للشاشات مكونات كثيرة منها الآتي:

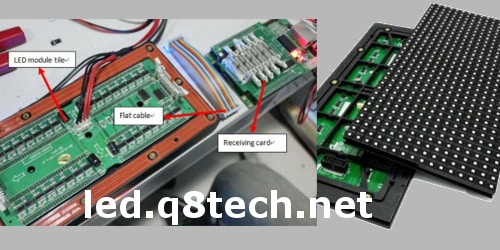

وحدات led (اللوحات الالكترونية)
تُعرَف ب ” اللوحات الالكترونية أو بلاطات الليد – التى ذكرناها فى الفقرة السابقة – وهى أساس مكونات الشاشة led وتتكون من
- مصابيح الليد : وهى مصدر الاضاءة ويفصل بين هذه المصابيح إطارات بلاستيكية لحمايتها .
- مكون خاص بتوزيع المعلومات على مختلف أجزاء الشاشة. بالتساوي.
- مصدر الطاقة.
- بطاقة الإرسال
- بطاقة الاستقبال .

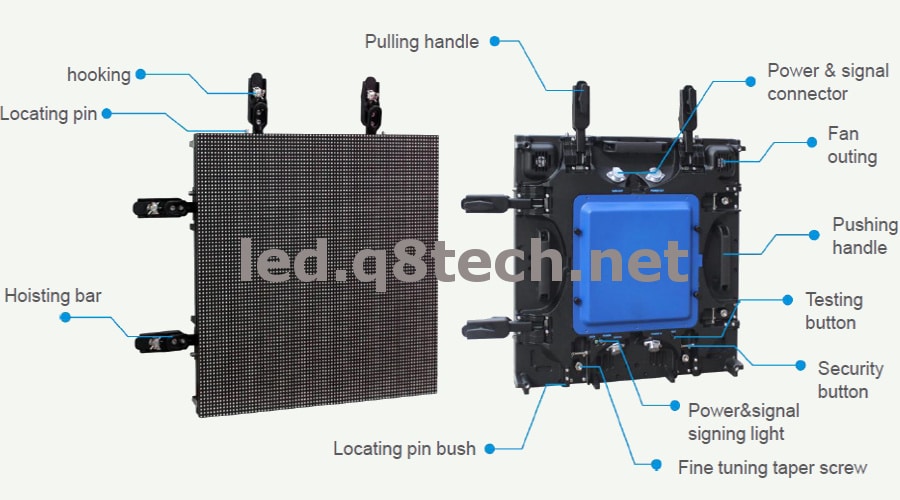

الهيكل الخارجي (كابينة شاشة led)
هو الإطار المعدني الخارجي والذي يجمع كافة مكونات الشاشة led بعد توصيلها ببعضها .
الكابلات: وهى نوعان :
- كابلات الكهرباء
ودورها هو تنظيم الجهد الكهربائي، وكذلك تنظيم مروره عبر وحدات led .
- كابلات نقل البيانات
تقوم كابلات الداتا – بعد توصيلها بين اللوحات الالكترونية ( البلاطات ) – باستقبال بيانات أوامر التشغيل وتقوم بتوزيعها على جميع وحدات الشاشة.
كارت توزيع البيانات
كارت مزود بمخرج usb ، يتم توصيل فلاشة به والتى تحتوى على المحتوى الذي يراد عرضه.
الترانزيستور :
ترانزستور بقوة 220 فولت يعمل على تنظيم الجهد الكهربي الداخل إلى الشاشة.
يعمل الترانس الواحد على تشغيل 9 بلاطات وتوزيع الجهد الكهربي فيما بينهم بشكل متساوى .
مصدر الطاقة
القطعة التي تحول وتنظم جهد الشبكة الكهربائية لتشغيل المكونات الإلكترونية الأخرى.
معالج فيديو
وهو أيضاََ مكون من مكونات شاشات ليد الكبيرة أو العملاقة، وهو يقوم بتحويل إشارة
إدخال الفيديو (DVB-T ، كاميرات الفيديو ، الكمبيوتر ،وغير ذلك) إلى دقة شاشة LED العملاقة.
بطاقة الإرسال
بطاقات الإرسال أحد مكونات الشاشة led النموذجية في الأنظمة المتزامنة، وهى مسؤولة عن
تحويل إشارة إدخال الفيديو (HDMI / DVI) إلى تنسيق يمكن للشاشة ترجمته.
وتشتمل أيضاََ على وظائف إضافية :
- مستشعر السطوع
تتصل هذه المستشعرات ببطاقة الإرسال، مما يسمح بالتحكم في سطوع شاشة LED حسب ظروف إضاءة المكان.
- جهاز استشعار درجة الحرارة
تعمل مستشعرات درجة الحرارة على قياس درجة حرارة الغرفة وإرسالها إلى البطاقة بحيث يمكن عرضها على شاشة LED .
من الضروري تكييف دقة شاشة LED مع سعة كل بطاقة إرسال.
بطاقة الاستقبال
تقوم هذه البطاقات بتوزيع معلومات الصورة والفيديو وإرسالها إلى مصابيح LED والبكسل لإنشاء صورة أو مقطع فيديو كامل.
ترتبط هذه البطاقات مباشرة بالوحدات النمطية أو لوحات LED ، لذا يجب أن تكون موجودة داخل شاشة LED.
من الممكن دمج العناصر المساعدة في هذه البطاقات ، مثل:
- مستشعر درجة الحرارة الداخلية
تم دمج مستشعر درجة الحرارة في البطاقة نفسها ، والذي يخبرنا عن درجة الحرارة داخل
الشاشة عن طريق إرسالها إلى البطاقة بحيث يمكن عرضها على شاشة LED نفسها.
- تشغيل وإيقاف المراوح:
تتيح لنا هذه الإعدادات تشغيل أو إيقاف تشغيل المراوح الداخلية لشاشة LED.
- مفتاح تشغيل / إيقاف التيار الكهربائي
في معظم الحالات ، عندما نقوم بإيقاف تشغيل الشاشة ، فإن ما نقوم بإيقاف تشغيله هو
المشغل. ومع ذلك ، لا تزال الشاشة قيد التشغيل ، ولكن مع استهلاك أقل.
إذا كنت تريد توفير أكبر قدر ممكن من الطاقة ، فيمكنك استخدام عنصر تحكم فعلي في إيقاف التشغيل لمصادر الطاقة.
- معايرة الألوان على شاشات LED
مع الاستخدام المستمر (واعتمادًا على جودة الشاشة) عاجلاً أم آجلاً ، قد يتعين
إعادة معايرة جميع اللوحات ووحدات LED لضمان توحيد الألوان والتباين المثالي.
كيفية تجميع شاشات LED
يتم تجميع شاشة LED أو مكونات الشاشة led كالتالي:
- يتم أولاََ تحديد مقاس الشاشة وبناءاََ عليه يتحدد عرض وارتفاع الإطار المعدني ( الشاسيه ) .
- قص الشاسيه ، ثم بتثبيت الأضلاع الأربعة بزوايا بلاستيكة قوية .
- عمل مصفوفات من بلاطات الليد ،ثم تشبيكها بمسامير تثبيت مزودة بمغناطيس من الخلف .
- توصيل العدد المناسب من كابلات الكهرباء حسب عدد البلاطات التى تتكون منها شاشة led..
- توصيل كابلات الداتا بين البلاطات.
- تركيب الترانزستور و كارت البيانات .
بعد توصيل مكونات الشاشة ببعضها نقوم بتشغيل الشاشة للتأكد من عمل التوصيلات بشكل
صحيح، ثم يتم برمجة شاشات ليد لضبط الشاشة وضبط وتنسيق المحتوى .
فكرة عمل الديود كيف تعمل شاشات LED؟
كيف تعمل الشاشة
- تعتمد فكرة عمل شاشات LED بشكل أساسي على التيار الكهربائي الذي يمر بها.
- حيث تعمل لمبات الليد ( الديود ) على إنتاج إشعاعات ضوئية ذات تردد معين و طول موجي محدد.
- بالاضافة الى لون ما منبعث عن الليد ، وهذا يفسر قابلية تعدد ألوان شاشات ليد.
يمكننا من خلال أكبر فريق عمل لدى افضل شركة شاشات عرض تجميع شاشة الكترونية للدعاية
وبث الأحداث من أجود مكونات الشاشة led بحجم مخصص ومواصفات مميزة تحقق أعلى كفاءة .
ما هو الفرق بين شاشة LCD و LED؟
- الفرق بين شاشة LCD و LED هو فى الإضاءة الخلفية للبكسيل.
- في طريقة صنع شاشة LCD فإنَّ الإضاءة الخلفية هي فلورسنت.
- ولذا تضيئ البكسلات في وقت واحد.
- بينما فى شاشات LED يُضاء بكسل وراء بكسل، ولذا يكون السطوع موحد والتباين منخفض.
ما هو الفرق بين LED و OLED؟
شاشات oled لا تحتوي على الإضاءة الخلفية، ولكن البكسل نفسه هو ضوء.
